Типы ограждений для проведения работ на высоте

Актуально на 18 февр 2025

Мы объединили информацию о четырех видах ограждений, которые могут быть установлены для того, чтобы безопасно выполнить работы на высоте (например, на крыше МКД).

Тип 1. Сигнальный.

Сигнальные устанавливают на расстоянии не менее 2,0 м от края перекрытия, покрытия или рабочих площадок. Их ставят, чтобы обозначить зону, за пределами которой существует опасность падения с высоты. Высота ограждения должна быть в пределах от 0,8 до 1,1 м.

По длине ограждения через каждые 5–10 м должны быть установлены плакаты, предупреждающие об опасной зоне. Конструктивные элементы сигнальных ограждений не рассчитывают на нагрузки. Это определено пунктом 7.2 ГОСТ.

Тип ограждения

Конструктивное решение

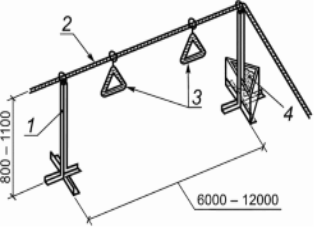

1 – промежуточная стойка; 2 – заполнение; 3 – знак безопасности; 4 – пригруз

Сигнальное ограждение устанавливают как по плитам перекрытия, так и на земле.

В качестве заполнения применяют канаты из синтетических ниток диаметром 8–12 мм или сигнальные ленты, прикрепляемые к стойкам или элементам здания

Тип 2. Защитный.

Защитное ограждение устанавливают на расстоянии не менее 2,0 м от края перепада высот, чтобы предотвратить непреднамеренный доступ в опасную зону. Это предусмотрено пунктом 7.3 ГОСТ.

Тип ограждения

Конструктивное решение

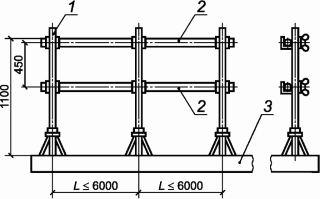

1 – стойка; 2 – заполнение; 3 – плита перекрытия

В качестве заполнения следует применять стальной прокат (уголки, трубы круглого или четырехугольного сечения из стали марки С235 по ГОСТ 27772), пиломатериалы из древесины хвойных пород не ниже 2-го сорта по ГОСТ 8486.

Допускается применение в качестве заполнения стальных канатов диаметром не менее 5 мм

Тип 3. Страховочное.

Страховочное ограждение устанавливают непосредственно на границе перепада высот или на расстоянии до 0,3 м от края. Такие ограждения должны предотвратить падение с высоты работника в случае потери им устойчивости вблизи границы перепада высот. Это определено пунктом 7.4 ГОСТ.

Тип ограждения

Конструктивное решение

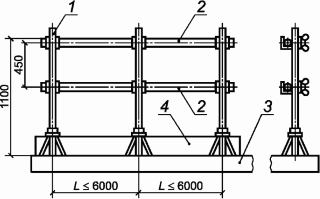

1 – стойка; 2 – заполнение; 3 – плита перекрытия; 4 – бортовая доска высотой 100 мм

В качестве опор следует применять конструктивные элементы здания – колонны, пилоны, стены или специальные опоры из стального проката.

В качестве заполнения следует применять стальной прокат (уголки, трубы круглого или четырехугольного сечения из стали марки С235 по ГОСТ 27772)

Тип 4. Сигнально-защитный.

Сигнально-защитное ограждение устанавливают не ближе чем 0,5 м и не далее чем 1,8 м от границы перепада по высоте, чтобы обозначить опасную зону,и одновременно в качестве опоры для закрепления карабином предохранительного пояса при работе в опасной зоне на междуэтажных перекрытиях, что практически заменяет страховочное ограждение. Это предусмотрено пунктом 7.5 ГОСТ.

Тип ограждения

Конструктивное решение

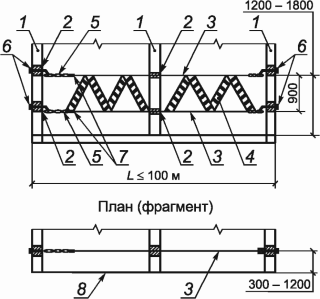

1 – монолитная стена (колонна, пилон); 2 – технологическое отверстие в стенах; 3 – стальной канат диаметром не менее 6 мм; 4 – сигнальная лента; 5 – талреп для натяжения канатов; 6 – приспособление ВП-1 для прикрепления каната к стене через технологическое отверстие; 7 – зажимы для образования петли; 8 – край перекрытия.

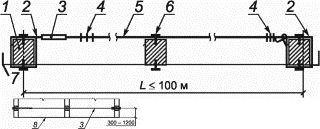

Способ установки СЗО по колоннам или пилонам при отсутствии технологических отверстий:

1 – колонна; 2 – двухпетлевой стальной канат; 3 – талреп; 4 – зажимы для образования петли; 5 – стальной канат диаметром не менее 6 мм; 6 – промежуточный фиксатор положения каната; 7 – край перекрытия

В качестве каната следует применять стальной канат двойной свивки типа ЛК-Р конструкции 6 × 19 (1 + 6 + 6/6) + 1 о.с., сортамент по ГОСТ 2688, или канат двойной свивки типа ЛК-О конструкции 6 × 19 (1 + 9 + 9) + 1 о.с., сортамент по ГОСТ 3077
